产品概述：

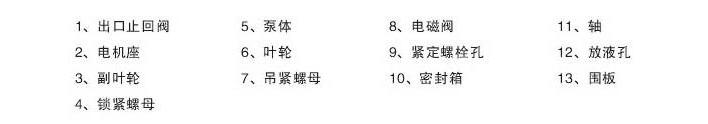

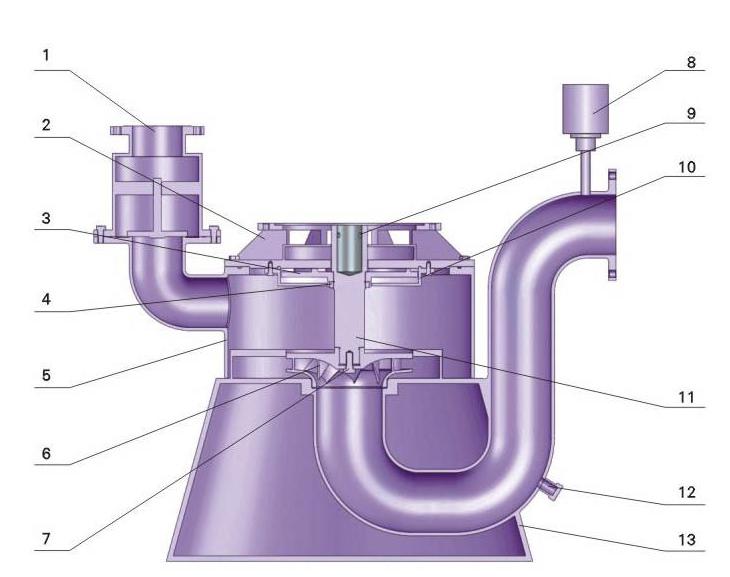

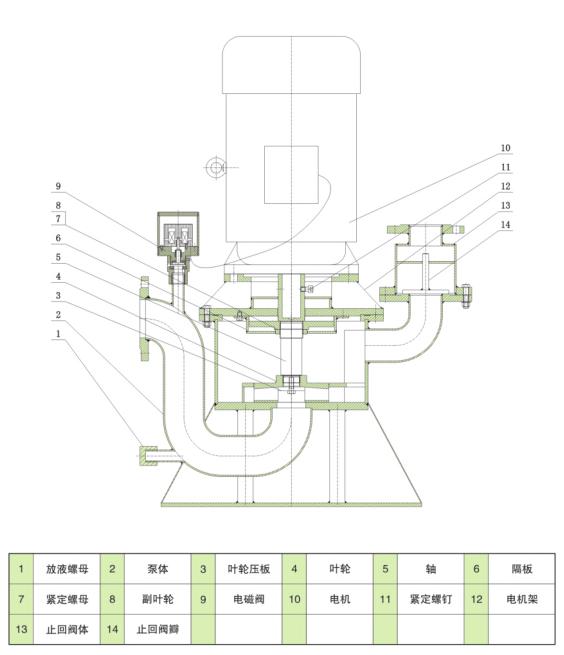

WFB型无泄漏自控自吸泵结构图

WFB系列无泄漏自控自吸泵，是填补国内空白的产品，该产品具有耐温、耐压、耐磨、无泄漏、“一次引流”、“终生自吸”等多种功能。目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

WFB系列无泄漏自控自吸离心泵主要用途

WFB型无泄漏自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。

WFB系列无泄漏自控自吸离心泵结构特点

1、本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。

2、运行过程中密封装置不磨擦，无磨损，使用寿命较同类产品长10倍以上。

3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。

4、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定。

5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6、长方型、圆锥型为您提供了不同形式的安装选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可装水泵推移到您所需要的任何工位上作业。

WFB系列无泄漏自控自吸离心泵型号意义

例：40WFB-AD1

40—吸液口径为40mm

WFB—无泄漏自吸泵

AD1—性能分类

性能参数表中“类别代码”栏的1-5含义：1型为长方型；2为圆锥型；3为防爆型；4为户外型；5型为推车移动型。“材质符号”栏中G、PP、BXG四组字母分别代表：钢、增强聚丙烯、不锈钢（1Cr18Ni9Ti）

型号参数：

WFB自吸泵型号	转速	流量 Q	扬程	配套功率	允许吸深	吸液口径	出液口径	整机重量
type	speed	capacity	head	matching power	permissible suctioned depth	diameter of inlet	diameter of outler	weight
	r/min	m3/h	M	kw	≤M	MM	MM	kg
16WFB-A	2900	0.75	8	0.75	2.5	16	10	75
		1.1	6.5
		1.5	5.5
32WFB-A	2900	4.5	13	1.5	3	32	25	99
		6.5	10.5
		9	8
40WFB-A	2900	6.5	25	4	4	40	32	140
		8.5	23
		10	21
40WFB-A1	2900	13.5	18	3	4	40	32	140
		5	15
		8	13
40WFB-A2	2900	10	11	2.2	4	40	32	125
		14	8
50WFB-A	2900	7.5	28	5.5	5	50	40	205
		12.5	26
		15	24.5
50WFB-A1	2900	10.5	20.5	3	5	50	40	170
50WFB-AD	1450	5	11	1.5	4	50	40	149
		6.3	10
		7.5	9
50WFB-AD1	1450	10	6	1.5	4	50	40	149
50WFB-B	2900	10	40	11	5	50	40	215
		11	38
		15	35
50WFB-B1	2900	7	33	7.5	5	50	40	205
		12	31
		15	29
50WFB-B2	2900	10	26.5	4	5	50	40	185
50WFB-B3	2900	5	15	2.2	4	50	40	150
		6.4	14
		7.5	12.5
50WFB-C	2900	8.5	58	15	5	50	40	240
		12	56
		15	54
50WFB-C1	2900	11	46	7.5	5	50	40	215
		10	40
50WFB-CD	1450	5	19	3	4	50	40	170
		6	18
		8	17
50WFB-E	2900	7.5	82	22	5	50	40	260
		12	80
		15	75
50WFB-E1	2900	12	68	18.5	5	50	40	250
		11	62
		10	55
50WFB-E2	2900	3.5	26	3	4	50	40	170
65WFB-A	2900	15	27	7.5	4	65	50	260
		20	26
		25	24
65WFB-A1	2900	21	20	5.5	4	65	50	260
65WFB-AD	1450	7	12	3	4	65	50	200
		12	11
		15	9
65WFB-B	2900	15	41	11	5	65	50	270
		25	38
		30	36
65WFB-B1	2900	20	26	7.5	5	65	50	250
65WFB-BD	1450	10	16	4	5	65	50	230
		12	14
		15	13
65WFB-C	2900	15	58	18.5	5	65	50	280
		25	56
		30	52
65WFB-C1	2900	22	45	15	5	65	50	265
65WFB-C2	2900	7.5	19	4	5	65	50	240
		12.5	18
		15	17
65WFB-E	2900	15	82	30	5	65	50	450
		25	80
		30	78
65WFB-E1	2900	21	64	18.5	5	65	50	340
		20	55
65WFB-E2	2900	7.5	27.5	7.5	5	65	50	280
		12.5	26
		15	24.5
65WFB-F	2900	15	127	45	5	65	50	485
		25	125
		30	123
65WFB-F1	2900	18	108	45	5	65	50	485
		21.5	95
		23.5	85
65WFB-F2	2900	7.5	38	7.5	5	65	50	270
		12.5	37
		15	36
65WFB-F3	2900	10	34	5.5	5	65	50	260
		9	30
		8	26
80WFB-A	2900	30	28	11	6	80	65	380
		50	26
		60	24
		70	20
80WFB-AD	2900	15	11.5	4	4	80	65	305
		25	11
		30	10.5
		38	9
80WFB-B	2900	40	40	15	5	80	65	395
		50	38
		60	35
		65	28
80WFB-BD	1450	15	15	5.5	5	80	65	340
		25	14
		30	13
		35	11
80WFB-C	2900	30	59	22	5	80	65	460
		50	55
		60	52
80WFB-C1	2900	45	46	15	5	80	65	400
		40	38
80WFB-C2	2900	15	19	7.5	5	80	65	320
		25	18
		30	17
80WFB-CD	1450	21	14	5.5	5	80	65	340
		25	12
80WFB-E	2900	30	84	37	5	80	65	480
		50	80
		60	76
80WFB-E1	2900	30	60	18.5	5	80	65	400
		40	50
80WFB-E2	2900	15	27	11	5	80	65	380
		25	26
		30	24
80WFB-E3	2900	22	22	5.5	5	80	65	300
		20	18
80WFB-F	2900	30	128	55	5	80	65	580
		50	125
		60	120
80WFB-F1	2900	26	103	45	5	80	65	530
		30	95
		40	80
80WFB-F2	2900	15	38	11	5	80	65	380
		25	36
		30	35
80WFB-F3	2900	21	34	11	5	80	65	380
		23	30
		26	26
100WFB-A	2900	60	30	18.5	5	100	80	560
		100	26
		110	22
		120	20
100WFB-AD	1450	30	12	7.5	5	100	80	450
		40	11
		50	10
		60	9
100WFB-B	2900	60	40	22	5	100	80	580
		80	36
		100	32
		120	28
100WFB-BD	1450	30	15	11	5	100	80	520
		40	14
		50	13
		68	11
100WFB-C	2900	45	55	37	5	100	80	630
		80	48
		100	45
100WFB-C1	2900	75	40	30	5	100	80	605
		85	35
100WFB-C2	2900	40	20	11	5	100	80	520
		50	19
		60	18
100WFB-C3	2900	40	16	7.5	5	100	80	500
		45	15
100WFB-E	2900	60	87	55	5	100	80	720
		80	80
		100	75
100WFB-E1	2900	80	60	45	5	100	80	680
		100	51
100WFB-E2	2900	30	26	11	5	100	80	530
		50	25
		55	24
100WFB-E3	2900	62	22	11	5	100	80	530
		58	18
100WFB-F	2900	60	133	90	5	100	80	965
		80	125
		100	120
100WFB-F1	2900	80	108	75	5	100	80	820
		90	90
		100	80
100WFB-F2	2900	30	40	15	5	100	80	550
		50	38
		60	36
100WFB-F3	2900	46	23	11	5	100	80	530
		43	29
		40	26
125WFB-A	2900	100	55	55	5	125	100	900
		150	50
		180	45
125WFB-A1	2900	170	40	45	5	125	100	860
		185	30
125WFB-A2	2900	70	20	15	5	125	100	720
		80	19
		100	17
125WFB-AD	1450	105	16	15	5	125	100	740
		110	15
125WFB-B	2900	120	86	110	5	125	100	1150
		200	80
		240	72
125WFB-B1	2900	150	65	75	5	125	100	1005
		170	60
125WFB-B2	2900	80	26	22	5	125	100	760
		100	25
		120	24
125WFB-B3	2900	85	22	18.5	5	125	100	730
		90	20
125WFB-C	2900	160	132	160	5	125	100	1580
		180	125
		200	120
125WFB-C1	2900	180	108	110	5	125	100	1270
		190	93
		208	80
125WFB-C2	2900	80	40	30	5	125	100	790
		100	38
		120	36.5
125WFB-C3	2900	92	23	18.5	5	125	100	750
		85	26
		80	29
125WFB-E	2900	70	52	37	5	125	100	820
		90	50
		110	48
125WFB-E1	2900	90	45	30	5	125	100	790
		95	40
125WFB-E2	2900	85	36	22	5	125	100	770
150WFB-A	2900	120	28	30	5	150	125	990
		185	26
		200	23.5
		240	22.5
150WFB-AD	1450	160	20	22	5	150	125	960
150WFB-B	2900	156	40	45	5	150	125	1060
		180	36
		225	30
150WFB-BD	1450	220	29	45	5	150	125	1080
		260	25
150WFB-B1	2900	160	34	37	5	150	125	1020
		180	29
		195	26
150WFB-BD1	1450	120	55	75	5	150	125	1205
		200	50
		240	45
150WFB-C	2900	180	45	55	5	150	125	1100
		190	38
150WFB-C1	2900	165	36	37	5	150	125	1020
200WFB-AD	1450	250	26.5	55	5	200	150	145
		400	25
		450	23.5
200WFB-AD1	1450	360	22	45	5	200	150	1375
200WFB-AD2	1450	330	19	37	5	200	150	1335
200WFB-BD	1450	240	42	75	5	200	150	1520
		350	37
		420	33.5
200WFB-BD1	1450	340	28.5	55	5	200	150	1415
200WFB-BD2	1450	310	25	45	5	200	150	1375
		380	18
		450	13
		520	10
200WFB-CD	1450	280	55	110	5	200	150	1790
		380	50
		420	45
200WFB-CD1	1450	360	45	90	5	200	150	1660
200WFB-CD2	1450	330	40	75	5	200	150	1520
		350	36
250WFB-AD	1450	300	26.5	55	5	250	200	1556
		380	25
		500	23.5
250WFB-AD1	1450	600	13	45	5	250	200	1450
		880	8
250WFB-AD2	1450	340	35	75	5	250	200	1660
		400	33
		450	31
250WFB-AD3	1450	500	28.5	75	5	250	200	1660
		600	22.5
		720	18
250WFB-BD	1450	350	45	90	5	250	200	1800
		380	40
		450	37
250WFB-BD1	1450	300	50	90	5	250	200	1800
		350	47
		380	45
250WFB-BD2	1450	200	57.5	90	5	250	200	1800
		260	55
		290	52.5
250WFB-BD3	1450	480	30	90	5	250	200	1800
		628	24.5
		800	20
300WFB-AD	1450	500	26.5	90	5	300	250	1880
		550	25
		600	23.5
300WFB-AD1	1450	400	42	90	5	300	250	1988
		420	35
		460	33
		500	31
300WFB-AD2	1450	750	30	132	5	300	250	2058
		960	25
		1255	18
300WFB-AD3	1450	350	50	110	5	300	250	2280
		400	47.5
		450	45
300WFB-BD	1450	250	57.5	110	5	300	250	2280
		320	55
		345	52.5
300WFB-BD1	1450	678	55	200	5	300	250	2480
		780	47.5
300WFB-BD2	1450	900	30	160	5	300	250	2388
		740	40
		590	50
300WFB-BD3	1450	600	57	185	5	300	250	2400
		750	45
		850	40
		978	35
300WFB-CD	1450	860	42.5	200	5	300	250	2480
300WFB-CD1	1450	700	57.5	220	5	300	250	2508
		780	52
		890	45
350WFB-AD	1450	550	56.5	90	5	350	300	2500
		600	25
		790	23.5
350WFB-AD1	1450	580	35	145	5	350	300	2780
		690	33
		820	31
350WFB-AD2	1450	450	42.5	110	5	350	300	2630
		500	40
		550	37.5
350WFB-AD3	1450	500	50	145	5	350	300	2785
		535	47.5
		590	45
350WFB-BD	1450	306	57.5	110	5	350	300	2630
		356	55
		400	52
350WFB-BD1	1450	840	55	250	5	350	300	2785
		950	48
		1200	40
350WFB-BD2	1450	886	57.5	280	5	350	300	3088
		980	52.5
		1186	45
350WFB-BD3	1450	860	42	200	5	350	300	2508
		1050	35
		1180	32
350WFB-CD	1450	1200	35	220	5	350	300	2688
		1320	32
350WFB-CD1	1450	1156	40	250	5	350	300	2886
		1280	35
350WFB-CD2	1450	1128	45	280	5	350	300	3080
		1050	50
350WFB-CD3	1450	1000	57.5	315	5	350	300	3285
		1200	50
350WFB-ED	1450	900	30	160	5	350	300	2380
		1096	25
350WFB-ED1	1450	1140	30	200	5	350	300	2600
		1370	25
400WFB-AD	1450	1850	15	160	5	400	350	2860
		1520	18
		1450	20
400WFB-AD1	1450	1680	10	90	5	400	350	2150
400WFB-AD2	1450	1600	8	75	5	400	350	1800
400WFB-AD3	1450	2050	5	55	5	400	350	1750
400WFB-BD	1450	1700	20	185	5	400	350	2500
		2085	15
400WFB-BD1	1450	1600	22.5	200	5	400	350	2650
		2000	18
400WFB-BD2	1450	2226	20	250	5	400	350	2880
		1880	25
400WFB-BD3	1450	1700	30	280	5	400	350	2980
		2506	20
400WFB-CD	1450	2308	8	110	5	400	350	2650
400WFB-CD1	1450	1880	12	132	5	400	350	2750
400WFB-CD2	1450	2280	12	160	5	400	350	2860
400WFB-CD3	1450	1905	18	200	5	400	350	2850
450WFB-AD	1450	1650	35	315	5	450	400	3250
		2880	20
450WFB-AD1	1450	2890	5	90	5	450	400	2650
450WFB-BD	1450	2825	8	132	5	450	400	2880
450WFB-BD1	1450	2825	12	200	5	450	400	2968
600WFB-AD	1450	3400	8	160	5	600	450	3080
600WFB-BD	1450	4280	8	200	5	600	450	3080
600WFB-CD	1450	4020	5	110	5	600	450	2850
800WFB-AD	1450	4520	5	132	5	800	600	3280
		5480	5
800WFB-CD	1450	6850	5	200	5	800	600	3380

注意事项：

故障处理：

常见故障

故障原因

排除方法

电机不转

1、电机已损坏；

2、电源不通。

1、修复或更换电机；

2、检查接通电源。

水泵不出水

1、引流不足；

2、吸液端某只法兰、阀门或管路某处大量漏气；

3、引流口或放空气口拼帽不紧；

4、容器或液池内无液。

逐一检查，针对排除。

流量、扬程（压力）不达标

1、电压过低，额定转速不到；

2、电机反转；

3、底部滤网堵塞，过流不足；

4、吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；

5、容器或液池内液量太少，时而吸进空气。

逐一检查，针对排除。

电机与水泵链接部位渗漏

1、启动瞬间渗漏；

2、工作时渗漏。

两种情况都属于工作压力超过该泵规定的参数。

降低工作压力，启动前开启出口阀口，运转正常后慢慢关闭出口阀口到所需压力。

装配拆卸：

泵的拆卸

1、切断电源，拆除导线。

2、松开水泵支架与泵座结合体之间的链接螺丝。

3、将电机联通泵支架整体提升，移至别处将其轻轻平放于地面或悬空。

4、将吸叶轮吸口处的轴端紧定螺丝松开并取出压板，除去吸液轮与水泵轴接合处的焊点。

5、将吸液轮旋下，并去除点焊处的多余焊点。

6、松开密封盖板与密封室的链接螺丝。

7、松开液轮锁紧螺母及密封装置。

8、松开泵支架与电机之间的链接螺丝。（说明：如果不是确认电机前端轴承损坏，一般情况下无需拆解。）

9、松开泵轴紧定螺钉，将水泵轴取下。
