产品概述：

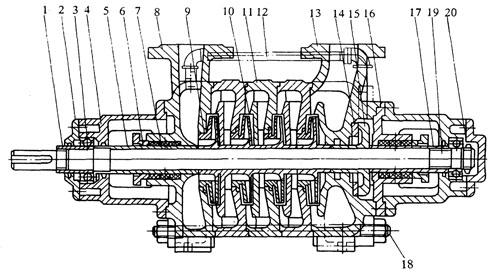

MD型耐磨矿用多级泵结构图

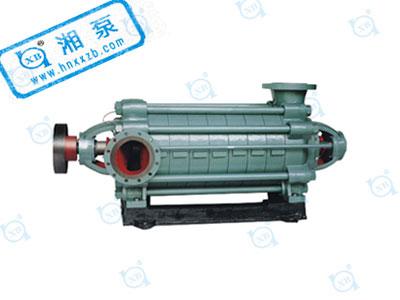

MD型矿用耐磨多级离心泵概述：
MD型耐磨多级泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。我公司已通过IS09001∶2015质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。
MD型泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

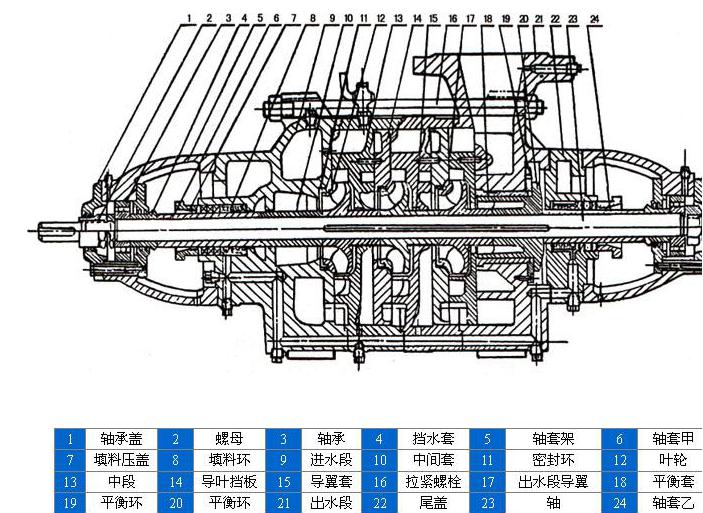

MD型卧式单吸矿山用耐磨多级分段式离心泵结构特点：
MD型矿用耐磨离心泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
MD型矿山用耐磨多级泵型号说明：
例：DM46-50×4
MD—耐磨多级离心泵
46—设计点流量为46m3/h
50—设计点单级扬程为50m
4—级数为4级
例：100MD16×3
100—泵吸入口直径为100mm
MD—耐磨多级离心泵
16—泵设计点单级扬程为16m
3—级数为3级
