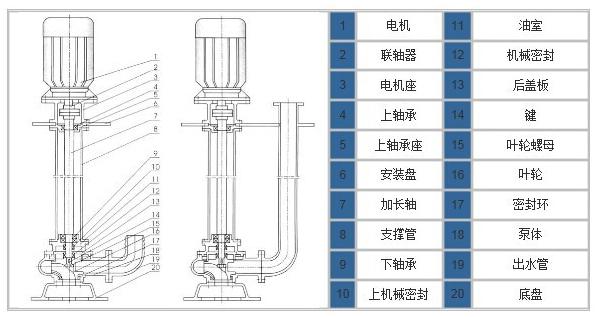

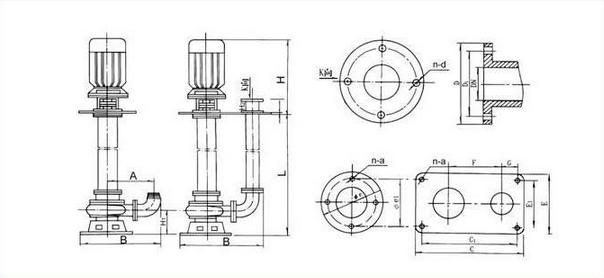

YW型液下排污泵结构图



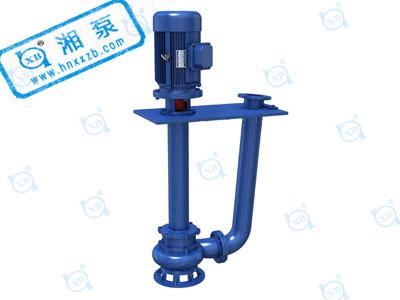

【YW型液下排污泵概 述】

YW型液下排污泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。

YW型液下排污泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。



【YW型液下排污泵使用范围】

1、YW型多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。

2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程。

3、养鱼用作带水清塘、鱼池增氧等。



【YW型液下排污泵型号意义】

65YW25-28

W——污水泵

Y——液下泵

65——出口直径（mm）

25——流量（m3/h）

28——扬程（mm）

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。



联系方式


湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线：400-992-1266

传真：0731-85540558

邮箱：xxzb666@163.com

地址：湖南省湘潭县花石镇

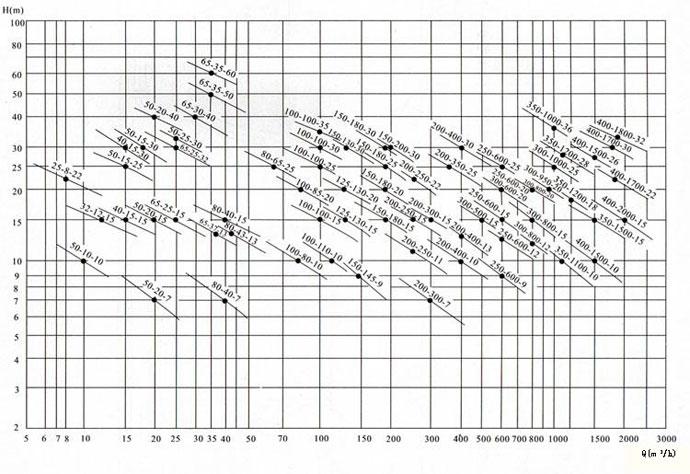

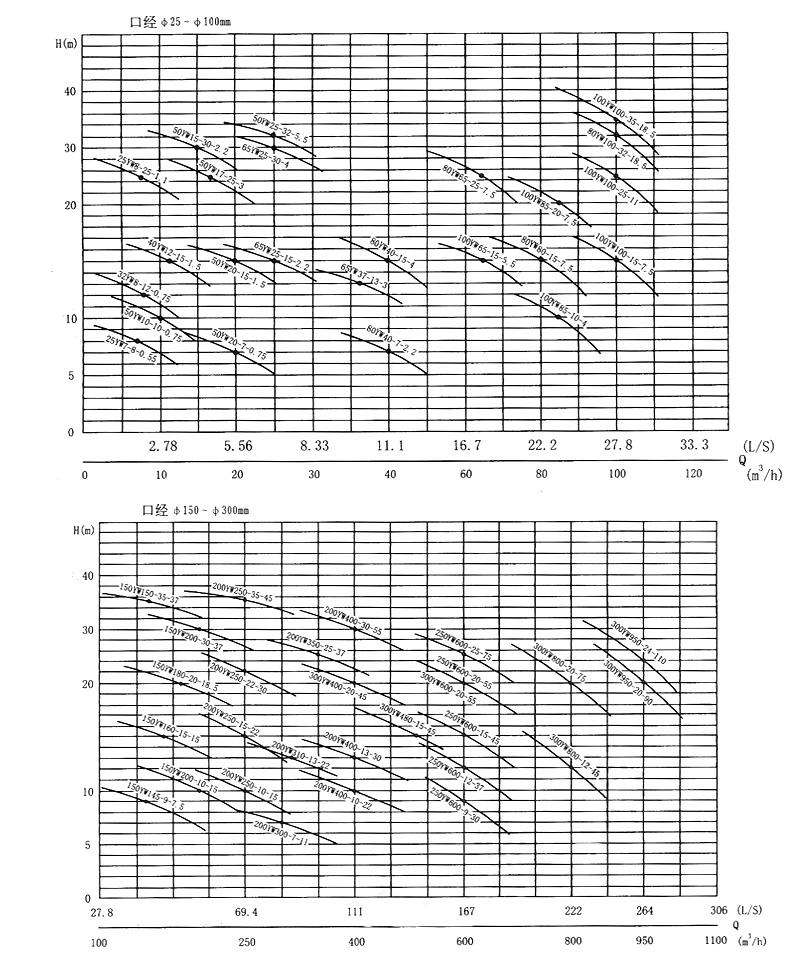

YW型液下排污泵型号参数：

YW型液下排污泵型号	口径 （mm）	流量 （m3/h）	扬程（m）	转速   （r/min）	功率   （kw）	效率（%）
25-8-22-1.1	25	8	22	2825	1.1	38.1
32-12-15-1.1	32	12	15	2825	1.1	40
40-15-15-1.5	40	15	15	2840	1.5	45.1
40-15-30-2.2	40	15	30	2840	2.2	48
50-20-7-0.75	50	20	7	1390	0.75	54
50-10-10-0.75	50	10	10	1390	0.75	56
50-20-15-1.5	50	20	15	2840	1.5	55
50-15-25-2.2	50	15	25	2840	2.2	56
50-18-30-3	50	18	30	2880	3	58
50-25-32-5.5	50	25	32	2900	5.5	53
50-20-40-7.5	50	20	40	2900	7.5	55
65-25-15-2.2	65	25	15	2840	2.2	52
65-37-13-3	65	37	13	2880	3	55
65-25-30-4	65	25	30	2890	4	58
65-30-40-7.5	65	30	40	2900	7.5	56
65-35-50-11	65	35	50	2930	11	60
65-35-60-15	65	35	60	2930	15	63
80-40-7-2.2	80	40	7	1420	2.2	52
80-50-10-3	80	50	10	2860	3	58
80-40-15-4	80	40	15	2890	4	57
80-65-25-7.5	80	65	25	2900	7.5	56
100-80-10-4	100	80	10	1440	4	62
100-110-10-5.5	100	110	10	1440	5.5	66
100-100-15-7.5	100	100	15	1440	7.5	67
100-85-20-7.5	100	85	20	1440	7.5	68
100-80-25-11	100	100	20	2950	11	65
100-100-30-15	100	100	30	1460	15	66
100-100-35-18.5	100	100	35	1470	18.5	65
125-130-15-11	125	130	15	1460	11	62
125-130-20-15	125	130	20	1460	15	63
150-145-9-7.5	150	145	9	1440	7.5	63
150-180-15-15	150	180	15	1460	15	65
150-180-20-18.5	150	180	20	1470	18.5	75
150-180-25-22	150	180	25	1470	22	76
150-130-30-22	150	130	30	1470	22	75



联系方式


湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线：400-992-1266

传真：0731-85540558

邮箱：xxzb666@163.com

地址：湖南省湘潭县花石镇

【使用须知】

1、本泵使用电源必须是三相四线制，若无接地线，必须加装，以防漏电。工作时，须在就近装有与电机相符的电路熔断器和开关，以防叶轮杂物卡死时烧坏电机。

2、本泵使用时可不必安装任何基础装置即能运转，只要斜靠牢固即可，必要时用绳索系牢以防意外。起动后必须检查电机旋转方向，不得反转超过一分钟。

3、当被吸送的液体中含有较多的杂草、铁丝、木条，砖块等杂物时，必须事先尽量清除掉、并可采取加放铁丝蓝等方法，防止杂物吸入泵内造成叶轮打坏，卡死和管道阻塞等事故。

4、泵体在吸泥及其他污浊物后应给予短期吸水，以便冲洗泵体及管道内部。

5、在露天工作时，电机应装护罩，以防雨水等浸入电机。

6、在河底，池底吸泥宜吊挂在三脚价上，并可搁在浮筒或船上移动作业，在进行土方工程作业时，高压水枪冲碎的土块直径不得大于吸入口三分之一。

7、本泵规定的转速是泵的转速，不得任意提高；减低转速使用不限，但功效显著降低。

8、本泵在吸送厚泥，浓稠液体或高扬程，长距离输送泥浆时，负荷降低，但不能用改变结构的方法来增大负荷。

9、一般运转1250小时左右，进行泵的定期保养，拆卸泵座查看轴承和泵的密封情况，清洗并更换黄油，必要时更换油封，轴套和其他零件。保养及更换零件的注意事项请见安装。（采用机械密封运泵转3500小时左右进行定期的保养）。

10、当长期停止使用时，应将蜗壳拆开，擦干零件并在相对运动接合表面涂以簿油，存放在干燥地方以备以后使用



联系方式


湘泵 ▪ 湖南潇湘制泵有限公司

全国咨询热线：400-992-1266

传真：0731-85540558

邮箱：xxzb666@163.com

地址：湖南省湘潭县花石镇

（一）、拆卸

1、拆卸电机或固定板，出水管。

2、拆卸蜗壳和叶轮螺母，轻撬叶轮背面，拆键叶轮。

3、拆卸从动半联轴器，在拆卸键，然后把电机座拆卸，与支撑筒分离。

4、拆卸泵座与支撑筒螺栓，使其分开。

5、从轴上拆卸轴套与轴承。

（二）、安装

1、对所有零件进行检查是否有缺损，所有纸垫两面都要涂一层薄黄油，在轴承内加上三分之二黄油。

2、骨架油封必须注满黄油后放入泵座，在装上轴承。

3、轴套内装上O型密封圈后涂上黄油。

4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。

5、放上纸垫，装上轴承，轴套，键，泵座和叶轮，旋紧叶轮螺母后用手旋紧叶轮，转动灵活即可。

6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拨动叶轮，转动灵活即可。

7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1-1.5毫米。
