产品名称：SZB型水环真空泵
流量范围：1m3/min-29.3m3/min
扬程范围：
输送温度：
吸入压力：
密封形式：软填料密封
密封材质：HT200、HT250、QT600、ZG、304、316、316L、317L
SZB型悬臂式水环真空泵概述

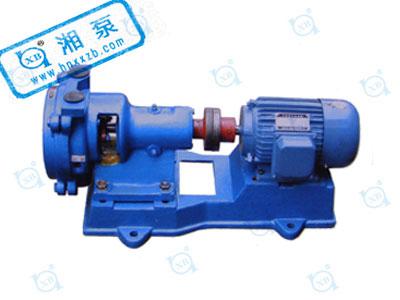

SZB型泵为单级单作用悬臂式水环真空泵，泵的出、入口对称偏心向上。泵主要由泵体、泵盖、转子部件、托架等组成。转子部件由轴和装在轴上的叶轮组成，并偏心地装在泵体内。转子伸出端由两个滚动轴承支承，轴承用油脂或稀油润滑。轴封采用软填料密封。泵通过弹性联轴器与原动机联接，从驱动端看，泵为逆时针方向旋转。
SZB型水环真空泵适用范围
SZB型悬臂式水环真空泵，适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体：最高真空度可达85%，特别适合于大型水泵引水用。
目前制造的本型号泵有：SZB-4、SZB-8。其4(8)表示当水银柱高为520毫米时的气量(升/秒)。
SZB型悬臂式水环真空泵型号意义
例如：SZB-8
SZ—水环式真空泵
B—悬臂式
8—520mmHg时泵的流量为8l/s
型 号 | 排气量Q | 毫米汞柱 | 最大真空度 | 转数 | 电机功率 | 口径 | 泵重（kg） | ||
m3/h | L/S | 吸入 | 吐出 | ||||||
SZB-4 | 19.8 | 5.5 | 440 | 80% | 1450 | 1.5 | ZG1" | ZG1" | 42 |
14.4 | 4 | 520 | |||||||
7.2 | 2 | 600 | |||||||
0 | 0 | 650 | |||||||
SZB-8 | 38.2 | 10.6 | 440 | 80% | 1450 | 2.2 | ZG1" | ZG1" | 45 |
28.8 | 8 | 520 | |||||||
14.4 | 4 | 600 | |||||||
0 | 0 | 650 | |||||||
联系方式
湘泵 ▪ 湖南潇湘制泵有限公司
全国咨询热线：400-992-1266
传真：0731-85540558
邮箱：xxzb666@163.com
地址：湖南省湘潭县花石镇
起动与停机
起动：
经过长期停机的泵在开动以前，必须用手转动联轴器数周，以便证实没有卡住或损伤现象。
1、关闭进气管上的闸阀。
2、如果排气管上装有闸阀也应将其关闭。
3、向填料函和气水分离器内注水。
4、当气水分离器往外溢水时.开动电动机。
5、全开由气水分离器向泵给水管路上的球形阀。
6、打开排气管上的闸阀。
7、打开排气管上的闸阀。
8、用球形阀调整由气水分离器向泵送水的水量，以便在所要求的技术条件下运转.使功申.消耗最小。
9、调整由进水管向气水分离器的送水量,以便用最小的水量消耗,保证泵所要求的技术规范。
10、调整向填料函的送水量,以便用最小的水量消耗而保证填料函的密封性,真空泵在极限真空度下工作时，由于泵内产生物理作用而产生爆炸声，但功率消耗量并不增大。
随着功率消耗的提高而产生的爆炸声，表示泵发生了毛病.此时泵应停机。
停机按以下顺序：
1、关闭进气管上的闸阀。
2、关闭排气管上闸阀。
3、关闭电动机。
4、停止向填料、气水分离器内注水。
5、当气水分离器溢水管停止向外溢水后，关闭向泵注水管路。
6、上紧球形阀。
7、如泵停机时.必须拧开泵及气水分离器上的管堵把水放净。
维护
1、应定期的压紧填料，如填料因磨损而不能保证所需要的密封性时，应换新填料，填料不能压的过紧，正常压紧的填料允许水成滴漏出，其量不得太多，应用油浸的石棉绳作填料。
2、经常检查滚球轴承的工作和润滑情况。
3、正常工作的滚动轴承，其温度比周围温度高15℃-20℃，最高不允许超过55℃-60℃正常工作的轴承每年应装油3-4次。
每年至少清洗轴承一次，并将润滑油全部更换。
1、拆卸
泵的拆卸分为部分拆卸检查并清洗，和完全拆卸修理及换零件，在拆泵前应将泵中的水从放水孔放出，并应将管子（11）及管子（5）取下。
在拆卸时应将所有的垫谨慎地取下，如发生损坏应在装配时更换同样厚度的新垫。
泵应从不装有联轴器的一端开始拆卸，其顺序如下：
1) 松开并取下轴承盖。
2) 松开滚动轴承，先用钩板手将圆螺母拧下。取下压紧填料压盖用的螺帽。
3) 由左侧盖的边将轴承架松开，同时转动二个拆卸嫘钉(方头圆柱端螺钉)，将轴承及轴承架起从轴上取下。
4) 使侧盖上的进所管和管子脱开并松开示体与侧盖的连接螺钉和泵脚外的双头螺栓。
5) 在泵体下加垫，然后使用权侧盖和泵体离开，从轴上取下侧盖（侧盖取下后应将轴支住）。
6) 使泵体与另一侧盖离开，并由轴上取下。
泵的部分拆卸至此为止，此时泵的工作部分及各个另件可进行检查及清洗，进一步的拆卸应按下列顺序继续进行。
7) 切除电动机与电路的连接，松开电动机与底座连接，并与泵分开。
8) 利用钩板手等拆卸工具，自轴上取下联轴器。
9) 从轴上取下联轴器的键。
10) 取下轴承盖。
11) 取下定位圈或取下圆螺母松开滚动轴承。
12) 取下填料压盖的压紧螺帽。
13) 按照第4条将右边的轴承架和轴承一起取下。
14) 将轴和叶轮一起从泵体中取出。
15) 从轴上拧下轴套螺母并取下轴套。
16) 从轴上取下叶轮。
2.装配
装配前应清洗残留在结合面上的执并仔细擦干涂上机油。
所有配合面和螺纹处应仔细擦净涂上机油。
?除轴承和轴承架内的旧油并加上新油。
旧垫损坏需要更换新垫时，厚度应该相同，装配顺序与拆卸顺序相反。
装配时最主要的是调整叶轮端面和侧盖的间隙，在两面三刀边总的间隙对于SZ-3及SZ-4不得超大型过0.4毫米，对SZ-1及SZ-2不得超过0.3毫米。间隙由泵体和侧盖之间加垫取得，叶轮两端间隙应该均衡，可拧轴套螺母以移动叶轮来保证。
