产品概述:

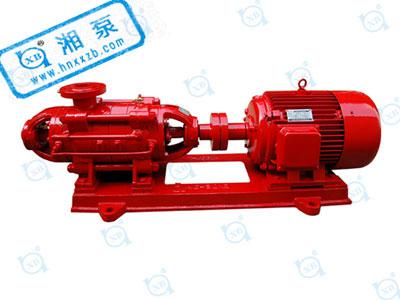

【XBD-D型卧式多级消防泵产品概述】
XBD-D型多级消防泵系卧式管道单吸多级分段式清水离心泵,采用了国家推荐使用的高效节能产品的水力模型,在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长:安装维修方便等优点。
XBD-D型卧式多级消防泵可供输送不含固体颗粒(磨料)、温度低于80℃的清水或物理化学性质类似于清水的其它液体之用。我公司已通过IS09001∶2000质量体系认证,产品的设计、生产与服务具有严格规范的控制体系,产品质量有充分保障。另外,本公司能根据用户需求实现该系列泵多出口的结构及功能。
【XBD-D型卧式多级消防泵结构特点】
本型泵是单壳体、单吸、多级臣式节段式离心泵结构,泵的进口水平,出口垂直向上具体结构如下:
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧,固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫,泵检修时应更换此件。
2.3平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置,该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
【XBD-D型卧式多级消防泵型号说明】
例:XBD-D46-50×4
XBD-D—卧式多级消防泵
XBD—消防泵组代号
D—卧式多级泵
46—设计点流量为46m3/h
50—设计点单级扬程为50m
4—级数为4级
例:100XBD-D16×3
100—泵吸入口直径为100mm
XBD—消防泵
D—多级泵
16—泵设计点单级扬程为16m
3—级数为3级
