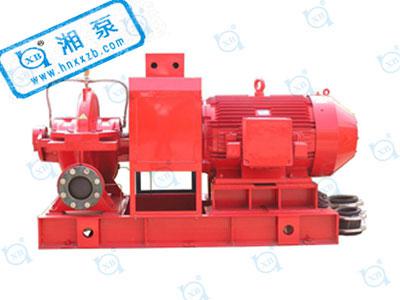

XBD-S型卧式消防泵基本概述

XBD-S型消防泵系列为单级双吸中开离心泵，供输送清水或物理化学性质类似于水的液体，卧式安装结构。

XBD-S型卧式消防泵结构型式

XBD-S型泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封为用软填料密封或机械密封。

XBD-S型卧式消防泵产品用途

流量范围：Q=160～21000m³/h

扬程范围：H=10~130m

输送温度：-20-80℃

吸入压力：小于0.6MPa

XBD-S型卧式消防泵供输送清水或物理化学性质类似于水的液体。

XBD-S型卧式消防泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

XBD-S型卧式消防泵材质说明

XBD-S型卧式消防泵的材料可为铜、铸铁、球铁、316不锈钢、416不锈钢、417不锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

XBD-S型卧式消防泵型号说明

例：300XBD-S58A

300——泵吸入口直径为300mm

XBD——消防水泵

S——双吸中开泵

58——泵扬程设计点390mm

A——叶轮第一次切割；B——叶轮第二次切割；C——叶轮第三次切割

XBD-S型卧式消防泵型号参数

启动、运行与停机：

一、启动前的检查与准备

（1）清楚机组上的杂物，并把现场清理干净，检查基础螺栓是否松动。

（2）检查水泵是否装好填料。

（3）泵输送热水时，检查冷却水有足够的压力与流量。检查机械密封冲洗有足够的压力与流量。

（4）确保泵和电机轴承得到润滑，水泵润滑油牌号为L-AN32号机械油，油位在油位计中心线上下2mm左右，电机的润滑参照电机的安装使用说明书。

（5）启动前，转动泵的转子，应能轻滑均匀。

（6）检查电机的转向：从电机端看，泵为顺时针方向旋转。

（7）检查电机及其他电器盒仪表是否正常。

（8）关闭出水闸阀，往泵内注水（如无底阀则用真空抽吸引水），要保证泵内充满水，无空气窝存。

二、启动

完成启动前的检查与准备后，方可进行泵的启动。

（1）打开各种仪表的开关，关闭压力表（真空表）旋塞。

（2）接通电源，当泵达到正常转速时，打开压力表（真空表）旋塞，逐渐打开水管道上的闸阀，并调节到所需要的工况；在出水管道闸阀关闭的情况下，泵连续工作的时间不得超过2分钟。

（3）如果采用填料密封，均匀拧紧填料压盖的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

注意：

1. 在任何情况下，水泵均不能再出水闸阀关闭时长时间运行，否则会引起水泵振动甚至输送液体气化，可能会引起设备损坏和人身伤害。

2. 填料压盖不要压得太紧，少量的泄漏可以润滑填料，停止泄漏将会引起填料烧损和轴套的擦伤。

三、运行

（1）注意轴承温度不得超过环境温度35℃，温度不应超过75℃。

（2）在开机及运行过程中，必须注意观察仪表度数，轴承温度，填料漏水和温度及泵的振动和噪音等是否正常，如果发现异常情况，应及时处理。

（3）填料腔正常漏水程度每分钟约为20～30滴。机械密封内径≤50mm，泄漏量≤5ml/h。

（4）润滑油位保持在正常位置上，不能过高或过低，过低时及时补充。一般情况下，首次运转300小时候，要全部更换新油，以后每运转3000小时定期更换新油（用户可以根据现场实际和使用经验确定换油周期）。

注意：

1. 不允许用吸入管路上的闸阀来调节流量，以免产生气蚀。

2. 不允许在低于设计流量30%的情况下继续运行，如果必须在该条件下连续运行，则应在出口处安装旁通管，将多余流量接入泵进口管。

3. 不允许在高于设计流量120%的情况下连续运行，以免产生气蚀和电机超功率。

4. 严禁提高水泵转速。

四、停机

（1）关闭压力表（真空表）旋塞。

（2）逐渐关闭突出管路上的闸阀。

（3）切断电源。

（4）待泵转动完全停止后，关闭冷却水和机械密封冲洗水。

（5）如环境温度低于0℃，将泵内水放出，以免冻裂。

XBD-S型卧式消防泵常见故障、原因分析及解决办法
