产品概述：

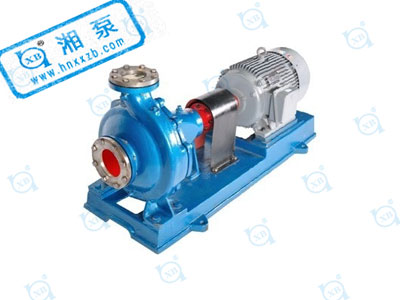

FIR型单级离心泵基本概述
FIR型水泵----FIR型单级单吸热水循环离心泵用于输送热水或物理化学性质类似于清水的液体，介质温度≤150℃。
FIR型单级单吸热水循环离心泵结构特点
FIR热水离心泵系列为卧式安装，水平轴向吸入，吐出口方向垂直向上，检修时不需拆卸进出口管路即可抽出转子部件检修，轴封视用途可采用填料密封或采用不着机械密封，视用途不同，各型泵材质分为普通铸铁，耐磨铸铁、铸钢、铸不锈钢等。
FIR型热水循环泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。
FIR型热水泵结构特点：
FIR水泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接，把泵盖夹紧在中间。泵体是轴向吸入，径向排出，底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上.检修时可以不拆卸进出口联接管路、泵体和电机,只需拆下加长联轴器的中间联接件,即可退出转子部件进行检修。
泵通过弹性联轴器与电机联接，从驱动端看，泵为顺时针方向旋转。
FIR型单级单吸热水循环离心泵型号说明
例如：FIR80-65J-125A
FIR——热水泵
80——泵入口直径为80mm
65——泵出口直径为65mm
J——降速使用
125——叶轮名义直径
A——叶轮第一次切割
注意事项：
FIR型单级单吸离心泵|FIR型热水循环泵注意事项
一、FIR型热水循环泵启动：
1.应在电动机与泵联结钱确定电动机的旋转方向是否正确，泵的转动是否灵活。
2.关闭突出管路上的闸阀。
3.向泵内灌满水，或用真空泵引水。
4.接通电源，当泵达到正常转速后，在逐渐打开突出管路的闸阀，并调他到所需要的工况。在吐出管上的闸阀关闭的情况下，泵连续工作的时间不能超过3分钟。
二、FIR型单级单吸离心泵停止：
1.逐渐关闭突出管路上的闸阀，切断电源。
2.如环境温度低于0℃，应将泵内水放出，以免冻裂。
3.如长期停止使用，应将泵拆卸清洗上油，包装保管。
三、FIR型热水循环泵运转：
1.在开机及运转过程中，必须注意观察仪表度数，轴承发热，填料漏水和发热及泵的振动和杂音等是否正常，如果发现异常情况，应及时处理。
2.轴承温度应不高于80℃，轴承温度不得比周围温度超过40℃。
3.填料正常漏水，应该是少量均匀的。
4.轴承油位应保持在正常位置上，不能过高和过低，过低时应及时补充润滑油。
5.如密封环与叶轮配合部位的间隙磨损过大应更换新的密封环或叶轮。
装配拆卸：
FIR型热水循环泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。
1.预先可将各处的链接螺栓、丝堵等分别拧紧在相应的零件上。
2.预先可将O形密封圈、纸垫、毛毡、等分别放置在相应的零件上。
3.预先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。
4.将滚动轴承装到轴上，然后装到悬架内，再合上压盖，压紧滚动轴承、并在轴上套上挡水圈。
5.将轴套装到轴上，在将泵盖装到悬架上，然后再将叶轮、止动垫圈、叶轮螺母等装上并拧紧。最后将上述组件装到泵体内，并宁静泵体、泵盖上的链接螺栓。
在上述装配过程中，一些小件如平键、挡油盘、挡水圈轴套内O形密封圈等容易遗漏或装错顺序，应特别注意。
泵拆卸顺序基本上可按装配顺序的反向进行。
