产品概述：

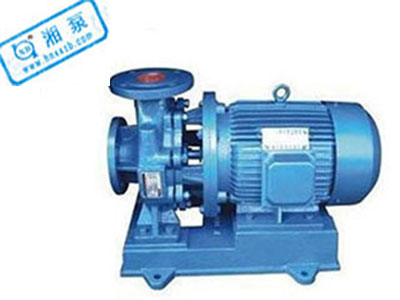

ISWRG型卧式管道热水高温循环离心泵概述：

ISWRG型热水高温循环泵为卧式管道离心泵，根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成，ISWRG型热水高温循环泵使用温度T：≤240℃。

ISWRG型卧式管道离心泵产品用途：

ISWRG型热水高温循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWRG使用温度T：≤240℃。

ISWRG型卧式管道离心泵型号意义：

例：ISWRG200-250(I)A

ISWRG——单级单吸卧式管道热水高温循环泵

200——泵进出口直径为200mm

250——叶轮名义直径为250mm

I——流量分类

A——叶轮外径切割代号

型号参数：

ISWRG型卧式管道热水高温循环离心泵型号参数表：

ISWRG管道离心泵型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
ISWRG管道离心泵型号	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
ISWRG15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
ISWRG20-110	1.8	0.5	16	25	2800	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
ISWRG20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
ISWRG25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
ISWRG25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
ISWRG25-125A	2.5	0.69	17	27	2900	0.55	2.3	27
	3.6	1	16	35
	4.6	1.28	14.4	34
ISWRG25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
ISWRG25-160A	2.6	0.12	29	23	2900	1.1	2.3	34
	3.7	1.03	28	31
	4.9	1.36	26	32
ISWRG32-100	3.1	0.86	13.2	32	2900	0.55	2	27
	4.5	1.25	12.5	44
	5.8	1.81	11.3	43
ISWRG32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
ISWRG32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
ISWRG32-125A	3.1	0.86	17.6	40	2900	0.55	2.3	28
	4.5	1.25	16	43
	5.8	1.61	14.4	44
ISWRG32-160	3.5	0.97	33.2	40	2900	1.5	2.3	39
	5	1.39	32	44
	6.5	1.8	30.2	42
ISWRG32-160A	2.8	0.78	28	28	2900	1.1	2	38
	4	1.1	25	34
	5.2	1.44	23	33
ISWRG32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	4.7
	6.3	1.75	32	40
	8.3	2.32	30.2	42
ISWRG32-200	3.1	0.86	50.5	26	2900	3	2	55
	4.5	1.25	50	32
	5.8	1.31	48	34
ISWRG32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
ISWRG32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
ISWRG40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
ISWRG40-100A	3.9	1.08	10.6	46	2900	0.37	2.3	32
	5.6	1.56	10	52
	7.4	2.06	9	52
ISWRG40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
ISWRG40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
ISWRG40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
ISWRG40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
ISWRG40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
ISWRG40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
ISWRG40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
ISWRG40-200B	3.7	1.03	38	24	2900	2.2	2.3	52
	5.3	1.47	36	29
	7	1.94	34.5	29
ISWRG40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
ISWRG40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
ISWRG40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26
ISWRG40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISWRG40-100(I)A	8	2.22	10.6	55	2900	0.75	2.3	32
	11	3.05	10	60
	14.5	4.03	9	61
ISWRG40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISWRG40-125(I)A	8	2.22	17	17	2900	1.1	2.3	33
	11	3.05	16	16
	14.5	4.03	14	14
ISWRG40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
ISWRG40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
ISWRG40-160(I)B	7.3	2.38	23	45	2900	1.5	2.3	43
	10.4	2.89	22	50
	13.5	3.75	20.5	49
ISWRG40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
ISWRG40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
ISWRG40-200(I)B	7.5	2.08	37	36	2900	3	2.3	63
	10.6	2.94	36	44
	13.8	3.83	34	43
ISWRG40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISWRG40-250(I)A	8.2	2.28	71	31	2900	7.5	2.3	95
	11.6	3.22	70	38
	15.2	4.22	68	40
ISWRG40-250(I)B	7.6	2.11	61.4	31	2900	5.5	2.3	94
	10.8	3	60	37
	14	3.89	58	37
ISWRG40-250(I)C	7.1	1.97	53.2	31	2900	5.5	2.3	88
	10	2.78	52	36
	13.1	3.64	50.4	35
ISWRG50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISWRG50-100A	8	2.22	11	53	2900	0.75	2.3	35
	11	3.05	10	60
	14.5	4.03	9	58
ISWRG50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISWRG50-125A	8	2.22	17	53	2900	1.1	2.3	38
	11	3.05	16	57
	14.5	4.03	14	56
ISWRG50-160	8.8	2.44	33	45	2900	3	2.3	59
	12.5	3.47	32	52
	16.3	4.53	30	30
ISWRG50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
	11.7	3.25	28	51
	15.2	4.22	26	50
ISWRG50-160B	7.3	2.38	23	42	2900	1.5	2.3	47
	10.4	2.89	22	50
	13.5	3.75	20.5	49
ISWRG50-200	8.8	2.44	52	38	2900	5.5	2.3	101
	12.5	3.47	50	46
	16.3	4.53	48	46
ISWRG50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
	11.7	3.25	44	45
	15.3	4.25	42	45
ISWRG50-200B	7.5	2.08	37	36	2900	3	2.3	68
	10.6	2.94	36	44
	13.8	3.83	34	44
ISWRG50-250	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISWRG50-250A	8.2	2.28	71.5	30	2900	7.5	2.3	115
	11.6	3.22	70	38
	15.2	4.22	68	40
ISWRG50-250B	7.6	2.11	61.4	28	2900	5.5	2.3	114
	10.8	3	60	37
	14	3.89	58	40
ISWRG50-250C	7.1	1.97	53.2	27	2900	5.5	2.3	108
	10	2.78	52	36
	13.1	3.64	50.4	40
ISWRG50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISWRG50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
	22.3	6.19	10	67
	29	8.1	8.4	68
ISWRG50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
	25	6.94	20	68
	32.5	9.03	18	67
ISWRG50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
	22.3	6.19	16	66
	29	8.1	13.6	65
ISWRG50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
	25	6.94	32	63
	32.5	9.03	27.5	60
ISWRG50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
	23.4	6.5	28	62
	30.4	8.44	24	59
ISWRG50-160(I)B	15	4.17	26	49	2900	2.2	2.5	59
	21.6	6	24	58
	28	7.78	20.6	59
ISWRG50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
	25	6.94	50	58
	32.5	9.03	45.5	59
ISWRG50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISWRG50-200(I)B	15.2	4.22	40	45	2900	4	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	57
ISWRG50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
	25	6.94	80	50
	32.5	9.03	76.5	52
ISWRG50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
	23.4	6.5	70	50
	30.5	8.47	67	52
ISWRG50-250(I)B	15	4.17	61	38	2900	7.5	2.5	165
	21.6	6	60	49
	28	7.78	57.4	54
ISWRG50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
	25	6.94	125	40
	32.5	9.03	122	44
ISWRG50-315(I)A	16.6	4.61	115	30	2900	22	2.5	245
	23.7	6.58	113	40
	31	8.6	110	44
ISWRG50-315(I)B	15.7	4.36	103	30	2900	18.5	2.5	215
	22.5	6.25	101	39
	29.2	8	98	40
ISWRG50-315(I)C	14.4	4	86	30	2900	15	2.5	195
	20.6	5.72	85	38
	26.8	7.44	83	40
ISWRG65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISWRG65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
ISWRG65-125	17.5	4.86	21.6	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
ISWRG65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
ISWRG65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
ISWRG65-160A	16.4	4.56	30	54	2900	3	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
ISWRG65-160B	15	4.17	26	52	2900	2.2	2.5	63
	21.6	6	24	58
	28	7.78	20.6	57
ISWRG65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
ISWRG65-200A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISWRG65-200B	15.2	4.22	40	46	2900	4	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	56
ISWRG65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
ISWRG65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
ISWRG65-250B	15	4.17	61	38	2900	7.5	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54
ISWRG65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
ISWRG65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
ISWRG65-315B	15.7	4.36	103	26	2900	18.5	2.5	225
	22.5	6.25	101	39
	29.2	8	98	42
ISWRG65-315C	14.4	4	86	26	2900	15	2.5	205
	20.6	5.72	85	38
	26.8	7.44	83	42
ISWRG65-100(I)	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISWRG65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
ISWRG65-125(I)	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISWRG65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
ISWRG65-160(I)	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
ISWRG65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3	103
	46.7	13	28	70
	61	16.9	24	69
ISWRG65-160(I)B	30.3	8.4	26	62	2900	4	3	97
	43.3	12	24	69
	56.3	15.6	21	69
ISWRG65-200(I)	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
ISWRG65-200(I)A	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
ISWRG65-200(I)B	30.5	8.5	40.6	54	2900	7.5	3	114
	43.5	12.1	38	65
	56.6	15.7	33.4	66
ISWRG65-250(I)	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
ISWRG65-250(I)A	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
ISWRG65-250(I)B	30	8.3	62	52	2900	15	3	180
	43.3	12	60	58
	56	15.6	54	60
ISWRG65-315(I)	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
ISWRG65-315(I)A	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
ISWRG65-315(I)B	31	8.6	102.5	42	2900	30	3	335
	44.5	12.4	100	53
	58	16.1	98	56
ISWRG65-315(I)C	29	8.1	87	41	2900	22	3	270
	41	11.4	85	51
	53.6	14.9	83	54
ISWRG80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISWRG80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
ISWRG80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISWRG80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69
ISWRG80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
ISWRG80-160A	32.7	9.1	30.6	62	2900	5.5	3	105
	46.7	13	28	70
	61	16.9	24	69
ISWRG80-160B	30.3	8.4	26	61	2900	4	3	98
	43.3	12	24	69
	56.3	15.6	21	68
ISWRG80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
ISWRG80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
ISWRG80-200B	30.5	8.5	40.6	49	2900	7.5	3	115
	43.5	12.1	38	65
	56.6	15.7	33.4	65
ISWRG80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
ISWRG80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
ISWRG80-250B	30	8.3	62	54	2900	15	3	185
	43.3	12	60	60
	56	15.6	54	62
ISWRG80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
ISWRG80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
ISWRG80-315B	31	8.6	102.5	42	2900	30	3	340
	44.5	12.4	100	53
	58	16.1	98	57
ISWRG80-315C	29	8.1	98	40	2900	22	3	275
	41	11.4	85	51
	53.6	14.9	83	55
ISWRG80-350	35	9.72	146	55	2900	55	3	570
	50	13.9	150	66
	65	18.1	142	67
ISWRG80-350A	31	8.6	138.4	54	2900	45	3	470
	44.5	12.4	142	65
	58	16.1	134.8	66
ISWRG80-350B	29	8.1	131.4	51	2900	37	3	440
	41	11.4	135	63
	53.6	14.9	127.8	63
ISWRG80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
ISWRG80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74
ISWRG80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
ISWRG80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
ISWRG80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
ISWRG80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
ISWRG80-160(I)B	60.6	16.8	72	66	2900	7.5	4.5	174
	86.6	24.1	24	72
	112.5	31.3	18	66
ISWRG80-200(I)	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
ISWRG80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
ISWRG80-200(I)B	61	16.9	41	66	2900	15	4	198
	87	24.2	38	71
	113	31.4	32	70
ISWRG80-250(I)	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
ISWRG80-250(I)A	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
ISWRG80-250(I)B	61	16.9	65	55	2900	22	4	315
	87	24.2	60	66
	113	31.4	51	67
ISWRG80-315(I)	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
ISWRG80-315(I)A	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
ISWRG80-315(I)B	63	17.5	106.6	55	2900	45	4	420
	90	25	101	65
	117	32.5	92	66
ISWRG80-315(I)C	58	16.1	90	51	2900	37	4	366
	82	22.8	85	63
	107	29.7	76	62
ISWRG100-100	70	19.4	13.6	66	2900	5.5	4.5	113
	100	27.8	12.5	76
	130	36.1	11	75
ISWRG100-100A	62.6	17.4	11	64	2900	4	4.5	91
	89	47	10	74
	116	32.2	8.8	74
ISWRG100-125	70	19.4	23.5	70	2900	11	4.5	169
	100	27.8	20	76
	130	36.1	14	65
ISWRG100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
	89	24.7	16	74
	116	32.2	11	63
ISWRG100-160	70	19.4	36.5	70	2900	15	4.5	191
	100	27.8	32	76
	130	36.1	24	65
ISWRG100-160A	65.4	18.2	32	68	2900	11	4.5	181
	93.5	26	28	74
	121.6	33.8	21	67
ISWRG100-160B	60.6	16.8	27	66	2900	7.5	4.5	181
	86.6	24.1	24	72
	112.5	31.3	18	65
ISWRG100-200	70	19.4	54	65	2900	22	4	245
	100	27.8	50	74
	130	36.1	42	73
ISWRG100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
	93.5	26	44	73
	121.6	33.8	37	72
ISWRG100-200B	61	16.9	41	63	2900	15	4	193
	87	24.2	38	71
	113	31.4	32	73
ISWRG100-250	70	19.4,	87	62	2900	37	4	345
	100	27., 8	80	69
	130	36.1	68	68
ISWRG100-250A	65.4	18.2	76	61	2900	30	4	330
	93.5	26	70	68
	121.6	33.8	59.5	67
ISWRG100-250B	61	16.9	65	53	2900	33	4	330
	87	24.2	60	66
	113	31.4	51	68
ISWRG100-315	70	19.4	132	55	2900	75	4	689
	100	27.8	125	66
	130	36.1	114	67
ISWRG100-315A	66.5	18.5	119	65	2900	55	4	549
	95	26.4	113	66
	123.6	34.3	103	67
ISWRG100-315B	63	17.5	106.6	53	2900	45	4	439
	90	25	101	65
	117	32.5	92	65
ISWRG100-315C	58	16.1	90	52	2900	37	4	385
	82	22.8	85	63
	107	29.7	76	64
ISWRG100-100(I)	96	26.7	14	64	2900	11	4.5	115
	160	44.4	12.5	73
	192	53.3	10	70
ISWRG100-125(I)	96	26.7	24	62	2900	15	4.5	168
	160	44.4	20	74
	192	53.3	14	69
ISWRG100-125(I)A	84	23.3	20	64	2900	11	4.5	168
	140	39	17	72
	168	46.7	12	68
ISWRG100-160(I)	96	26.7	36	69	2900	22	5.6	210
	160	44.4	32	79
	192	53.3	27	75
ISWRG100-160(I)A	84	23.3	32	66	2900	18.5	5	210
	140	39	28	76
	168	46.7	23.5	72
ISWRG100-200(I)	96	26.7	53	69	2900	37	5.2	402
	160	44.4	50	79
	192	53.3	45	78
ISWRG100-200(I)A	84	23.3	48	64	2900	30	4.5	395
	140	39	45	74
	168	46.7	40	73
ISWRG100-200(I)B	60	16.7	43	62	2900	22	4.5	360
	100	27.8	40	72
	120	33.3	36	71
ISWRG100-250(I)	96	26.7	83	65	2900	55	4.8	560
	160	44.4	80	77
	192	53.3	72	74
ISWRG100-250(I)A	84	23.3	75	60	2900	45	4.5	420
	140	39	72	72
	168	46.7	65	69
ISWRG100-250(I)B	60	16.7	68	58	2900	37	4.5	400
	100	27.8	65	70
	120	33.3	58	66
ISWRG100-315	60	16.7	135	55	2900	75	4	950
	100	27.8	125	66
	120	33.3	113	67
ISWRG100-315A	61	16.9	120	65	2900	55	4	830
	87	24.2	110	66
	113	31.4	100	67
ISWRG100-315B	58	16.1	105	56	2900	45	4	600
	82	22.8	100	65
	107	29.7	95	66
ISWRG125-100	96	26.7	13	70	2900	11	4	180
	160	44.4	12.5	82
	192	53.3	12	80
ISWRG125-100A	86	23.9	10.4	66	2900	7.5	4	125
	143	39.7	10	77
	172	47.8	9.6	75
ISWRG125-125	96	26.7	22.6	70	2900	15	4	220
	160	44.4	20	80
	192	53.3	17	79
ISWRG125-125A	86	23.9	18	65	2900	11	4	210
	143	39.7	16	77
	172	47.8	13.6	77
ISWRG125-160	96	26.7	36	67	2900	22	4	265
	160	44.4	32	78
	192	53.3	28	77
ISWRG125-160A	90	25	31.5	65	2900	18.5	4	230
	150	41.7	28	76
	180	50	24.5	74
ISWRG125-160B	83	21.7	27	61	2900	15	4	215
	138	38.3	24	73
	166	46.1	21	75
ISWRG125-200	120	33.3	57.5	67	2900	45	4.5	460
	200	55.6	50	81
	240	66.7	44.5	80
ISWRG125-200A	114	31.7	49.3	66	2900	37	4.5	395
	190	52.8	42.9	80
	228	63.3	38.2	79
ISWRG125-200B	90	26.7	36.8	65	2900	22	4.5	320
	160	44.4	32	79
	192	53.5	28.5	78
ISWRG125-250	120	33.3	87	66	2900	75	4.2	695
	200	55.6	80	78
	240	66.7	72	75
ISWRG125-250A	112	31.3	76	64	2900	55	4.2	580
	187	51.9	70	75
	224	62.2	63	73
ISWRG125-250B	104	28.9	65	63	2900	45	4.2	490
	173	48.1	60	74
	208	57.8	54	72
ISWRG125-315	120	33.3	133	60	2900	110	4.5	1125
	200	55.6	125	75
	240	66.7	120	77
ISWRG125-315A	112	31.1	116	57	2900	90	4.5	790
	187	51.9	110	72
	224	62.2	105	74
ISWRG125-315B	104	28.9	100	55	2900	75	4.5	710
	173	48.1	95	70
	208	57.8	91	72
ISWRG125-315C	80.5	22.4	96	57	2900	55	4.5	585
	134	37.2	88	67
	161	44.7	86	69
ISWRG125-400	60	16.7	52	53	1450	30	2.5	500
	100	27.8	50	65
	120	33.3	48.5	67
ISWRG125-400A	54	15	42	52	1450	22	2.5	435
	90	25	40.5	64
	108	30	39	66
ISWRG125-400B	51.1	14.2	37.6	51	1450	18.5	2.5	420
	85.1	23.6	36.1	63
	102	28.3	35	65
ISWRG125-400C	48	13.3	33.3	51	1450	15	2.5	384
	80	22.2	32	63
	96	26.7	31	65
ISWRG150-125	96	26.7	22.6	66	2900	11	4	210
	160	44.4	24	76
	192	53.3	17	76
ISWRG150-125A	90	25	18	67	2900	7.5	4	130
	150	41.7	16	77
	180	50	13.6	77
ISWRG150-160	96	26.7	36	65	2900	22	4	270
	160	44.4	32	75
	192	53.3	27	74
ISWRG150-160A	90	25	32	66	2900	18.5	4	230
	150	41.7	28	76
	180	50	23.5	73
ISWRG150-160B	84	23.3	27	63	2900	15	4	220
	140	39	24	73
	168	46.7	21	74
ISWRG150-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISWRG150-200A	125	34.7	11	66	1450	11	3	244
	176	49.7	10	76
	232.5	64.6	8.5	76
ISWRG150-200B	84	23.3	41	64	2900	22	4	275
	140	39	38	75
	168	46.7	34	75
ISWRG150-250	140	38.9	21.8	73	1450	18.5	3	300
	200	55.6	20	79
	260	72.2	17	77
ISWRG150-250A	129	35.8	18.5	72	1450	15	3	262
	184.4	51.2	17	78
	240	66.7	14.4	76
ISWRG150-250B	117	32.5	15.2	70	1450	11	3	241
	167	46.4	14	76
	217.5	60.4	12	74
ISWRG150-315	140	38.9	33.8	70	1450	30	2.5	410
	200	55.6	32	78
	260	72.2	28	73
ISWRG150-315A	131	36.4	29.5	69	1450	22	3.5	335
	187	51.9	28	77
	243	67.5	24.5	77
ISWRG150-315B	121	33.5	25	70	1450	18.5	3.5	315
	173	48.1	24	79
	225	62.5	21	80
ISWRG150-350	96	26.7	153.6	72	2900	110	5.5	970
	160	44.4	150	80
	192	53.3	142.8	79
ISWRG150-350A	90	25	145.6	61	2900	90	5.2	790
	150	41.7	142	70
	180	50	134.8	69
ISWRG150-350B	84	23.3	138.8	65	2900	75	5.5	705
	140	39	135	76
	168	46.7	127.8	74
ISWRG150-400	140	38.9	53	68	1450	45	3.5	490
	200	55.6	50	75
	260	72.2	44	71
ISWRG150-400A	131	36.4	46.6	67	1450	37	3.5	454
	187	51.9	44	74
	243	67.5	38.3	70
ISWRG150-400B	122	33.9	40	60	1450	30	3.5	435
	174	48.3	38	73
	226.5	62.9	33	72
ISWRG150-400C	112	31.1	34	58	1450	22	3.5	365
	160	44.4	32	71
	208	57.8	28	70
ISWRG150-250(I)	120	33.3	87	65	2900	75	4.5	702
	200	55.6	80	76
	240	66.7	72	74
ISWRG150-250(I)A	112	31.1	76	64	2900	55	4.5	561
	187	51.9	70	75
	224	62.2	63	73
ISWRG150-250(I)B	104	28.9	65	63	2900	45	4.5	460
	173	48.1	60	74
	208	57.8	54	72
ISWRG150-315(I)	120	33.3	133	58	2900	110	4.5	980
	200	55.6	125	73
	240	66.7	120	75
ISWRG150-315(I)A	112	31.1	116	57	2900	90	4.5	800
	187	51.9	110	72
	224	62.2	105	74
ISWRG150-315(I)B	104	28.9	100	55	2900	75	4.5	724
	173	48.1	95	70
	208	57.8	91	72
ISWRG200-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISWRG200-200A	125	34.7	11	66	1450	11	3	244
	179	49.7	10	76
	232.5	64.6	8.5	76
ISWRG200-250	140	38.9	21.8	73	1450	18.5	3	305
	200	55.6	20	79
	260	72.2	17	77
ISWRG200-250A	129	35.8	18.5	72	1450	15	3	267
	184.4	51.2	17	78
	240	66.7	14.4	76
ISWRG200-250B	117	32.5	15.2	68	1450	11	3	246
	167	46.4	14	76
	217.5	60.4	12	75
ISWRG200-315	140	38.9	33.8	70	1450	30	3.5	417
	200	55.6	32	78
	260	72.2	28	78
ISWRG200-315A	131	36.4	29.5	69	1450	22	3.5	342
	189	51.9	28	77
	243	67.5	24.5	77
ISWRG200-315B	121	33.6	25	66	1450	18.5	3.5	322
	173	48.1	24	76
	225	62.5	21	76
ISWRG200-400	140	38.9	53	68	1450	45	3.5	498
	200	55.6	50	75
	260	72.2	44	71
ISWRG200-400A	131	36.4	46.6	67	1450	37	3.5	462
	187	51.9	44	74
	243	67.5	38.3	70
ISWRG200-400B	122	33.9	40	65	1450	30	3.5	443
	174	48.5	38	73
	226.5	62.9	33	71
ISWRG200-400C	112	31.3	34	61	1450	22	3.5	373
	160	44.4	32	71
	208	57.8	28	70
ISWRG200-200(I)	280	77.8	13.4	70	1450	22	4	382
	400	111.1	12.5	80
	520	144	10.5	79
ISWRG200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
	358	90.4	10	78
	465	129.2	8.5	77
ISWRG200-250(I)	280	77.8	22.2	75	1450	30	4	475
	400	111.1	20	80
	520	144	14	72
ISWRG200-250(I)A	250	69.4	18	73	1450	20	4	405
	358	99.4	14	78
	465	129.2	11.2	70
ISWRG200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
	322	89.4	13	75
	419	116.4	7.3	67
ISWRG200-315(I)	280	77.8	36	73	1450	55	4	675
	400	111.4	32	80
	520	144	26	75
ISWRG200-315(I)A	262	72.8	31.5	72	1450	45	4	560
	374	103.9	28	79
	486	135	23	74
ISWRG200-315(I)B	242	67.2	27	68	1450	37	4	535
	346	96.1	24	80
	450	125	19.5	78
ISWRG200-400(I)	280	77.8	54.5	75	1450	75	4	830
	400	111.4	50	81
	520	144	39	77
ISWRG200-400(I)A	262	72.8	48	73	1450	75	4	830
	374	103.9	44	80
	486	135	34	75
ISWRG200-400(I)B	242	67.2	41.4	72	1450	55	5	685
	346	96.1	38	78
	450	125	29.6	74
ISWRG200-400(I)C	224	62.2	34.9	72	1450	45	5	580
	320	88.9	32	76
	416	115.6	25	74
ISWRG250-250	350	97.2	22	78	1450	45	5	620
	550	152.8	20	82
	650	180.5	16	81
ISWRG250-250A	300	18.3	18.3	76	1450	37	5	550
	500	139	17	80
	600	166.7	14	80
ISWRG250-235	300	83.3	14	73	1480	22	4.5	410
	500	139	12.5	78
	600	166.7	11	70
ISWRG250-300	300	83.3	22	73	1480	37	4.5	550
	500	139	20	78
	600	166.7	16	70
ISWRG250-315	350	97.2	34	76	1450	75	5.5	890
	550	152.8	32	80
	650	180.5	28	79
ISWRG250-315A	300	83.3	29.5	74	1450	55	5.5	690
	500	139	28	78
	600	166.7	24	77
ISWRG250-315B	260	72.2	25	70	1450	45	5.5	620
	450	125	24	74
	520	144.4	20	72
ISWRG250-400	400	83.3	54.5	74	1450	110	5.5	1000
	550	152.8	50	79
	600	166.7	39	76
ISWRG250-400A	365	101.4	47	74	1450	90	5.5	1335
	500	138.9	44	77
	600	166.7	35	73
ISWRG250-400B	336	93.3	40	71	1450	75	5.5	1245
	460	127.8	37	74
	552	153.3	30	70
ISWRG250-450	400	111.1	64	76	1450	160	5.5	1750
	550	152.8	60	80
	660	183.3	56	77
ISWRG250-450A	365	101.4	54	75	1450	132	5.5	1640
	500	138.9	51	78
	600	166.7	47	76
ISWRG250-450B	336	93.3	46	72	1450	110	5.5	1490
	460	127.8	43	75
	552	153.3	40	73
ISWRG300-235	540	150	20.5	77	980	55	5	1120
	720	200	18	81
	900	250	15	74
ISWRG300-235A	438	121.7	16.5	74	980	45	5	1065
	657	182.5	15	79
	788	218.9	13	77
ISWRG300-235B	400	111.1	14	73	980	37	5	960
	600	166.7	12.5	78
	720	200	11	70
ISWRG300-250	540	150	22.5	80	1450	55	6	1085
	720	200	20	83
	900	250	17	84
ISWRG300-250A	450	136	19.5	78	1450	45	6	980
	600	166	17	81
	720	200	14	82
ISWRG300-300	540	150	32	79	1450	75	5	1700
	720	200	28	82
	900	250	23	83
ISWRG300-300A	444	123.3	26.5	76	1450	75	5	1695
	666	185	24	80
	799	221.9	21.5	76
ISWRG300-300B	415	115.3	24	75	1450	55	5	1370
	623	173.1	21	78
	747	207.5	17	75
ISWRG300-315	540	150	35	80	1450	90	4.5	1850
	720	200	32	84
	900	250	26	82
ISWRG300-315A	460	127.8	31.5	77	1450	75	4.5	1740
	650	180	28	80
	800	222	23.5	78
ISWRG300-315B	420	116.7	27	75	1450	55	4.5	1450
	580	161	24	78
	700	194	20	76
ISWRG300-380	480	133.3	48	82	1450	132	5	1900
	720	200	44	84
	900	250	34	82
ISWRG300-380A	444	123.3	41.4	78	1450	110	5	1835
	666	185	38	80
	833	231.4	30	78
ISWRG300-380B	409	113.6	35	76	1450	90	5	1700
	614	170.6	32	78
	736	204.4	25	76
ISWRG300-400	480	133.3	55	76	1450	132	5	2040
	720	200	50	78
	900	250	42.5	76
ISWRG300-400A	400	111.1	48	79	1450	110	5	1920
	600	166.7	44	81
	720	200	34	80
ISWRG300-500	480	133.3	87	78	1450	250	5	2865
	720	200	80	80
	900	250	72	79
ISWRG300-500A	444	123.3	76	76	1450	200	5	2610
	666	185	70	79
	799	221.9	63	76
ISWRG300-500B	400	111.1	69	72	1450	160	5.5	2440
	614	170.5	63	75
	750	208.3	56	73
ISWRG350-235	600	167	14	80	1450	37	5.5	1050
	800	222	12.5	83
	960	267	10.5	82
ISWRG350-300	600	167	22.5	79	1450	55	5.5	1530
	800	222	20	82
	960	267	17.5	71
ISWRG350-315	600	167	35.5	78	1450	90	5.5	1750
	800	222	32	84
	960	267	28.5	71
ISWRG350-400	600	167	55	79	1450	160	5.5	2250
	800	222	50	83
	960	267	45.5	70
ISWRG350-400A	560	155.6	48	79	1450	132	5.5	2040
	750	208.3	44	81
	900	250	43	80

注意事项：

ISWRG型卧式管道热水高温循环离心泵安装说明

1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。

2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。

3、泵与电机是整体结构，安装时无需找正，十分方便。

4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。

5、泵体两端法兰规格均按1．6 M Pa标准确定，所以配备管路时应规格相同。

6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。

7、排出管路如装逆止阀应装在闸阀的外面。

8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。

9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

ISWRG型卧式管道热水高温循环离心泵使用说明

启动、运行、停机

(一)起动、运转：

1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。

2、用手盘动泵以使润滑液进入机械密封端面。

3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。

4、关闭出口阀，以减少起动电流。．

5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。

6、逐步调节出口阀的开度，尽量使泵在额定状态下工作。

7、泵在运转过程中，如发现噪音或不寻常的声音时，应立即停机检查。

8、正常机械密封泄漏应小于3滴/分，检查电机，轴承处温升<70 ℃，超过此值应检查原因。

(二)停机：

1、关闭吐出管路阀门。

2、切断电源，停止电机运行。

3、关闭进口阀。

4、泵长期停用，应放尽泵内液体。

ISWRG型卧式管道热水高温循环离心泵维护与保养

(一)运行中的维护和保养：

1、进水管路必须高度密封。

2、禁止泵在汽蚀状态下长期运行。．

3、禁止泵在大流量运行时，电机超电流长期运行。

4、定时检查泵运行中电机电流值，尽量使泵能在标准下工作。

5、泵在运行过程中应有专人看管，以免发生意外。

6、泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置，可用高压油枪直接注入，以保证轴承润滑优良。

7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停机检查，必要时可更换易损零件及轴承，机组大修期一般为一年。

(二)机械密封维护与保养：

1、机械密封润滑应清洁无固体颗粒。

2、严禁机械密封在干磨情况下工作。

3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。

故障处理：

1、ISWRG型卧式管道热水高温循环离心水泵不出水

a、进出口阀门未打开，进出管路堵塞，流道

叶轮堵塞。

b、电机运行方向不对，电机缺相转速很慢。

c、吸入管漏气。

d、泵没灌满液体，泵腔内有空气。

e、进口供水不足，吸程过高，底阀漏水。

f、管路阻力过大，泵选型不当。

解决办法

a、检查，去除堵塞物。

b、调整电机方向，紧固电机接线。

C、拧紧各密封面，排除漏气。

d、灌满液体并打开排气阀，排尽空气。

e、停机，检查、调整(并网自来水管或带吸程使用易出现此现象)。

f、减少管路弯道，重新选泵。

2、ISWRG型卧式管道热水高温循环离心水泵流量不足

a、先按1．原因检查。

b、管道、泵流道叶轮部分堵塞，水垢陈积，

阀门开度不足。

c、电压偏低。

d、叶轮磨损。

解决办法

a、先按1．排除。

b、去除堵塞物，重新调整阀门开度。

c、稳压。

d、更换叶轮。

3、ISWRG型卧式管道热水高温循环离心泵功率过大

a、超过额定流量使用。

b、吸程过高。

c、泵轴承磨损。

解决办法

a、调节流量，关小出口阀门。

b、降低。

c、更换轴承。

4、ISWRG型卧式管道热水高温循环离心泵杂音振动

a、管路支撑不稳。

b、液体混有气体。

c、产生汽蚀。

d、轴承损坏。

e、电机超载发热运行。

解决办法

a、稳固管路。

b、提高吸入压力排气。

c、降低真空度。

d、更换轴承。

e、调整按5。

5、ISWRG型卧式管道热水高温循环离心泵电机发热

a、流量过大，超载运行。

b、碰擦。

c、电机轴承损坏。

d、电压不足。

解决办法

a、关小出口阀。

b、检查排除。

c、更换轴承。

d、稳压。

6、ISWRG型卧式管道热水高温循环离心水泵漏水

a、机械密封磨损。

b、泵体有砂孔或破裂。

c、密封面不平整。

d、安装螺栓松懈。

解决办法

a、更换。

b、焊补或更换。

c、修整。

d、紧固。

湖南潇湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd.
中国机械行业500强
水泵行业标准制定参与者

产品展示

Products

产品中心

ISWRG型卧式管道离心泵|热水高温循环泵

产品概述：

型号参数：

注意事项：

故障处理：

装配拆卸：

推荐产品：

湖南潇湘制泵有限公司

湖南潇湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd. 中国机械行业500强 水泵行业标准制定参与者

产品展示

Products

产品中心

ISWRG型卧式管道离心泵|热水高温循环泵

产品概述：

型号参数：

注意事项：

故障处理：

装配拆卸：

推荐产品：

湖南潇湘制泵有限公司

湖南潇湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd.
中国机械行业500强
水泵行业标准制定参与者
