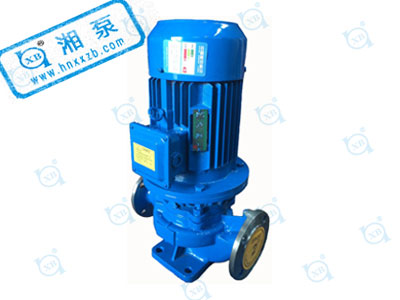

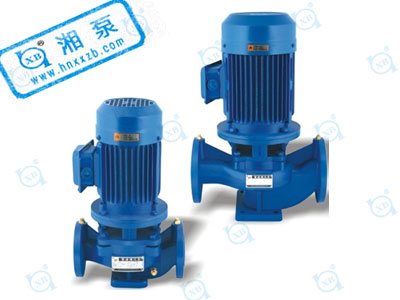

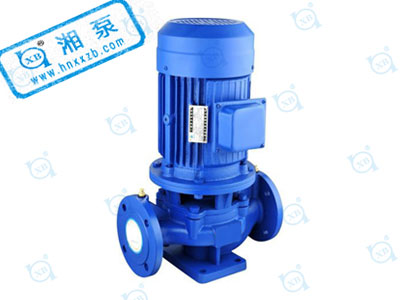

吸程！管道离心泵安装技术的关键，也就是管道离心泵的安装高度。它与允许吸上真空高度不一样，管道离心泵的安装高度指的是水平面到道离心泵叶轮中心线的垂直距离，而允许吸上真空高度的这个高度指的是在水温20℃的标准大气压下，水泵进水口断面上的真空值，它并没有考虑吸水管道配套以后的水流状况。
而水泵安装高度应该要克服实际地形吸水高度，所以应该是允许吸上真空高度扣除了吸水管道损失的扬程以后，所剩下的那部分数值。为了防止出现管道离心泵抽不上来水的情况，管道离心泵的安装高度不能超过计算值。而且因为影响计算值大小的关键在于吸水管道的阻力损失扬程，所以应该尽量少装弯头等配件，采用最短的管道布置，同时适当配口径大一点的水管，来减小管内的流速。
另外，如果管道离心泵安装地点的海拔高程不同于试验条件，或者被抽水的水温超过20℃时，计算值要进行修正。如当地海拔500米以上或水温超过50℃，那么计算值肯定是要修正的。而水温低于20℃时，则不需要考虑修正计算值，因为饱和蒸汽压力可以忽略不计。
吸水管道的安装有严格的密封性要求，绝对不能漏气漏水，所以绝对要做好管道的接口工作，保证管道连接的施工质量。否则，会破坏管道离心泵进水口处的真空度，这也就是有些管道离心泵出现出水量减少，甚至抽不上水来的原因。
管道离心泵的安装高度计算：
1、允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。
而这个Hs值其实是由泵制造厂家用清水为介质，在操作条件设定为：压力为1.013×105Pa、水温20℃时测定的值，此值附于泵样本中供用户查用。上文我们也讲到，当操作条件及工作介质不同时，我们要修正计算值，也就是需要进行换算。
1. 输送操作条件与实验条件不同的清水时，换算公式如下：
Hs1＝Hs＋Ha－10.33 － Hυ－0.24
2. 输送操作条件与实验条件不同的其它液体时，需要进行两步换算：
① 依上式得出从泵样本中查出的Hs1；
② 将Hs1换算成H΄s
如果液位太低，管道离心泵吸不上液体，建议选用湘泵的自吸泵系列产品更合适。
2、汽蚀余量Δh
对于油泵选型，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用m。用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。若输送其它液体，亦需进行校正，详查有关书籍。
吸程 = 标准大气压（10.33m）- 汽蚀余量 - 安全量（0.5m）
注：标准大气压下能压管路真空高度10.33m。
例1：某管道离心泵必需汽蚀余量为4.0m，求吸程Δh？
解：吸程Δh = 标准大气压10.33 - 汽蚀余量4.0 - 安全量0.5 = 5.83m。
实际上来说，管道离心泵的实际安装高度值应小于计算值。当计算的 Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。
例2：某管道离心泵从样本上查得允许吸上真空高度Hs为5.7m。已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。试计算：
1. 输送20℃清水时管道离心泵的安装高度；
2. 改为输送80℃水时管道离心泵的安装高度。
解：
1. 输送20℃清水时泵的安装高度：
已知：Hs=5.7m；Hf0-1=1.5m；u12/2g≈0；当地大气压为9.81×104Pa，与泵出厂时的实验条件基本相符
所以泵的安装高度为：Hg=5.7-0-1.5=4.2 m。
2. 输送80℃水时泵的安装高度：
输送80℃水时，不能直接采用泵样本中的Hs值计算安装高度，需按下式对Hs时行换算，即
Hs1＝Hs＋Ha－10.33 － Hυ－0.24
已知Ha=9.81×104Pa≈10mH2O，由附录查得80℃水的饱和蒸汽压为47.4kPa。
Hv=47.4 × 103 Pa＝ 4.83 mH2O
Hs1＝5.7+10－10.33－4.83 + 0.24 = 0.78m
将Hs1值代入公式中求得安装高度：
Hg=Hs1－Hf0-1=0.78－1.5=－0.72m
Hg为负值，表示泵应安装在水池液面以下，至少比液面低0.72m。
